国产欧美成人一区二区a片,亚洲va中文字幕,欧美丰满熟妇xxxx性大屁股,色妞网

2．連續(xù)冷卻轉(zhuǎn)變
       連續(xù)冷卻轉(zhuǎn)變：過冷奧氏體在一個溫度范圍內(nèi)，隨溫度下降發(fā)生組織轉(zhuǎn)變，同樣可用“連續(xù)冷卻轉(zhuǎn)變曲線”“CCT曲線，C — continuous；C — cooling；T — transformation”分析組織轉(zhuǎn)變過程和產(chǎn)物。共析鋼的“CCT曲線”測量過程示意圖如下圖。圖中V1（爐冷）、V2（空冷）、V3（油冷）、V4（水冷）代表熱處理中四種常用的連續(xù)冷卻方式。


      共析鋼的連續(xù)轉(zhuǎn)變圖建立過程示意圖（CCT曲線）


  　 爐冷V1：比較緩慢，相當(dāng)于隨爐冷卻（退火的冷卻方式），它分別與C曲線的轉(zhuǎn)變開始和轉(zhuǎn)變終了線相交于1、2點(diǎn)，這兩點(diǎn)位于C曲線上部珠光體轉(zhuǎn)變區(qū)域，估計(jì)它的轉(zhuǎn)變產(chǎn)物為珠光體，硬度170~220HBS。
       空冷V2：相當(dāng)于在空氣中冷卻（正火的冷卻方式），它分別與C曲線的轉(zhuǎn)變開始線和轉(zhuǎn)變終了線相交于3、4點(diǎn)，位于C曲線珠光體轉(zhuǎn)變區(qū)域中下部分，故可判斷其轉(zhuǎn)變產(chǎn)物為索氏體，硬度25~35HRC。
       油冷V3：相當(dāng)于在油中的冷卻（在油中淬火的冷卻方式），與C曲線的轉(zhuǎn)變開始線交于5、6點(diǎn)，沒有與轉(zhuǎn)變終了線相交，所以僅有一部分過冷奧氏體轉(zhuǎn)變?yōu)橥惺象w，其余部分在冷卻至Ms線以下轉(zhuǎn)變?yōu)轳R氏體組織。因此，轉(zhuǎn)變產(chǎn)物應(yīng)是托氏體和馬氏體的混合組織，硬度45~55HRC。
       水冷V4：相當(dāng)于在水中冷卻（在水中淬火的冷卻方式），它不與C曲線相交，過冷奧氏體將直接冷卻至Ms以下進(jìn)行馬氏體轉(zhuǎn)變。最后得到馬氏體和殘余奧氏體組織，硬度55~65HRC。
       馬氏體臨界冷卻速：圖中冷卻速度Vk與C曲線的開始轉(zhuǎn)變線相切，這是過冷奧氏體不發(fā)生分解，全部過冷到MS線以下向馬氏體轉(zhuǎn)變所需要的最小冷卻速度。

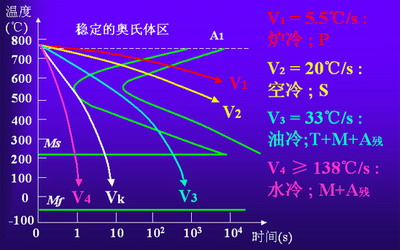

       等溫轉(zhuǎn)變“TTT曲線”在連續(xù)冷卻轉(zhuǎn)變中的應(yīng)用：由于連續(xù)冷卻“CCT轉(zhuǎn)變曲線”的測定較為困難，而連續(xù)冷卻轉(zhuǎn)變可以看作由許多溫度相差很小的等溫轉(zhuǎn)變過程所組成的，所以連續(xù)冷卻轉(zhuǎn)變得到的組織可認(rèn)為是不同溫度下等溫轉(zhuǎn)變產(chǎn)物的混合物。故生產(chǎn)中常用TTT曲線（C曲線）近似地分析連續(xù)冷卻過程。下圖中V1（爐冷）、V2（空冷）、V3（油冷）、V4（水冷）代表熱處理中四種常用的連續(xù)冷卻方式。

“TTT曲線”在連續(xù)冷卻過程中的應(yīng)用

                                                                                                                  ——本文摘自網(wǎng)絡(luò)
